FEM Thermodynamik
Die nachfolgenden Beispiele zeigen exemplarische Simulationsberechnungen aus dem Bereich Thermodynamik.
Simulation eines mikromechanischen Membranheizers
Temperaturverteilung eines mikromechansichen Membranheizers bei einer Versorgungsspannung von 3V (Platin-Heizer auf Silizium-Nitrid-Membran, Membrangröße 2,5mm^2).
Mittlere und maximale Temperatur auf der Membran in Abhängigkeit von der Versorgungsspannung.
Simulation eines Drucksensor-Gehäuses
Mises Vergleichsspannung der Gehäuse-Membran bei einem Außendruck von 0,5bar (Gehäuse ölgefüllt, Durchmesser 4mm).

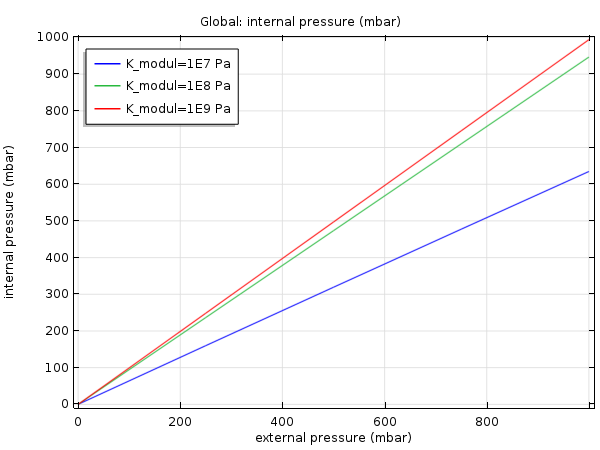

Interner Druck in Abhängigkeit vom Umgebungsdruck für verschiedene Kompressionsmodule.
Interner Druck in Abhängigkeit von Temperaturvariation.
